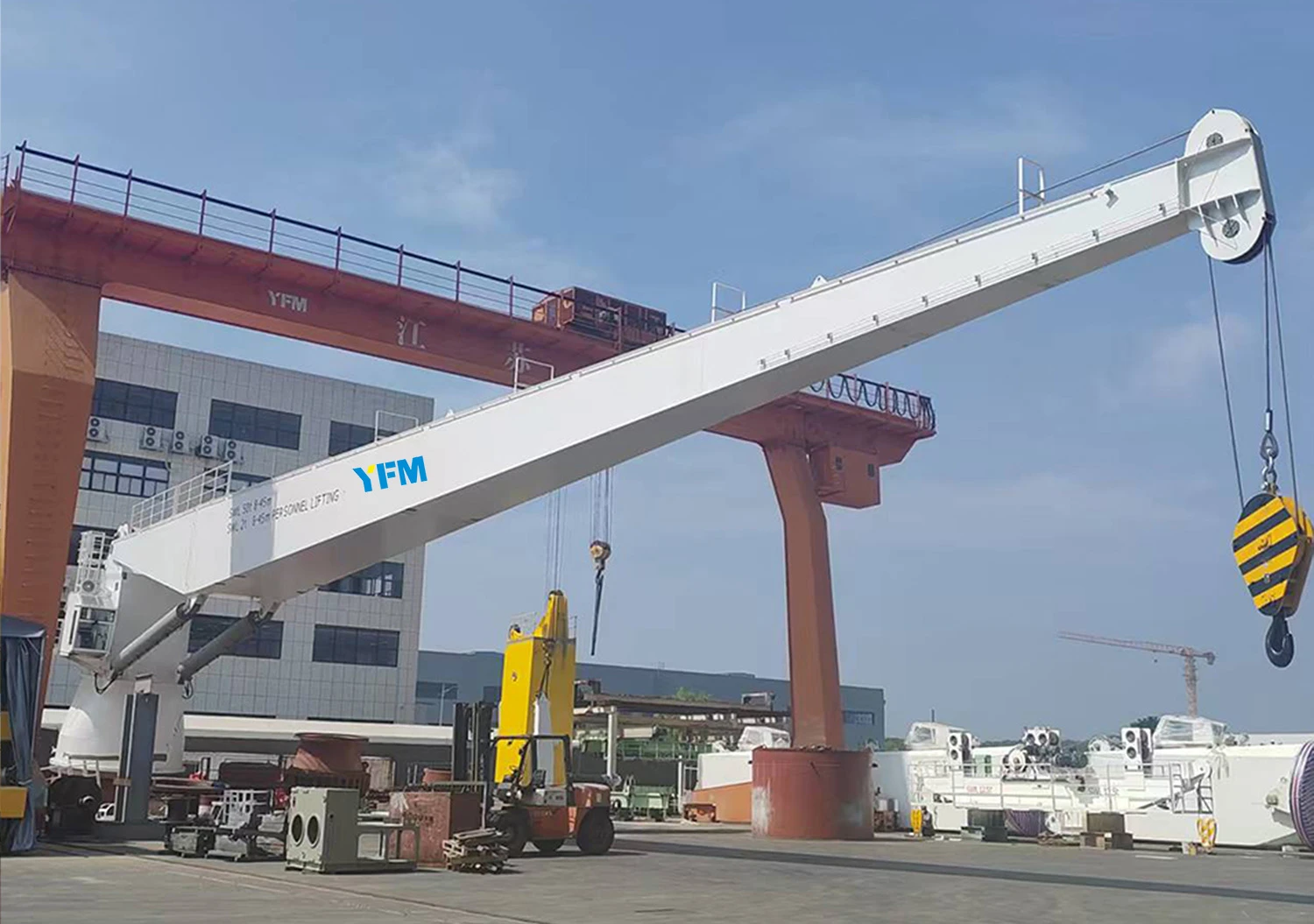

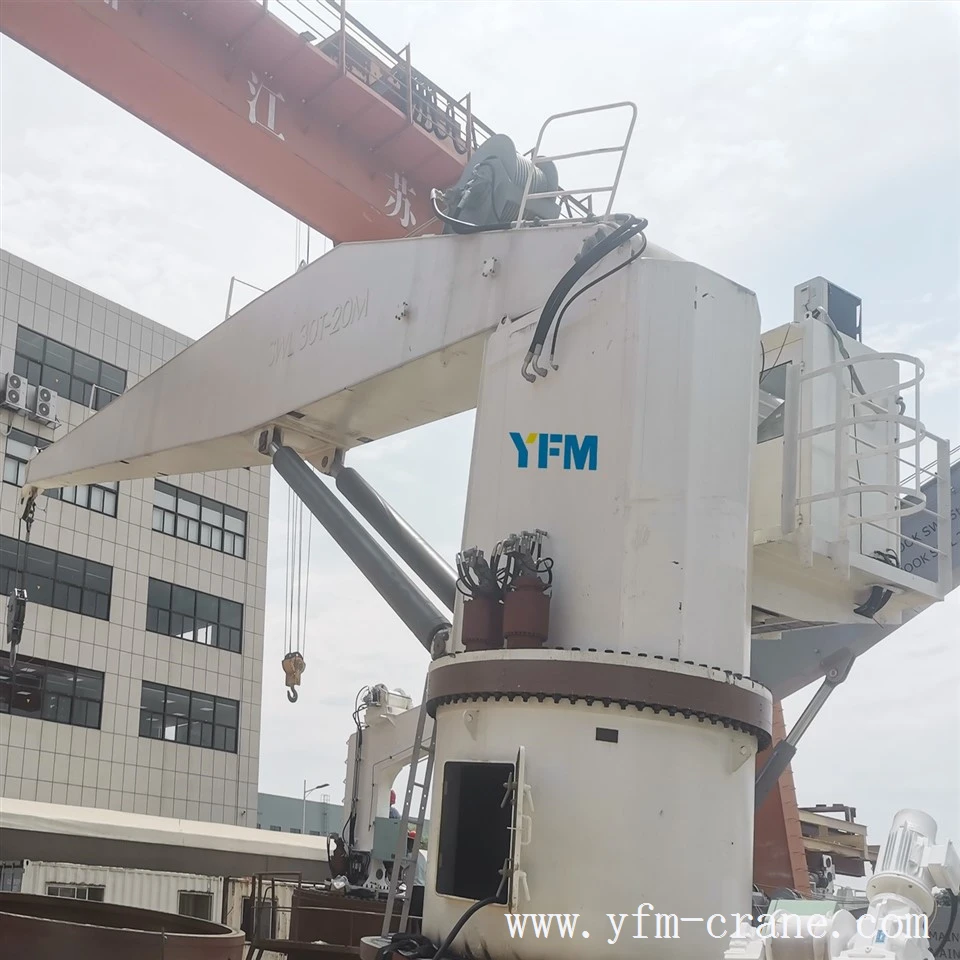

เครนบูมทางทะเลแบบคงที่เป็นนกกระเรียนทะเลประเภทหนึ่งที่มีกล่อง-โครงสร้างบูมแบบมีบูมคงที่และแข็ง (-พับไม่ได้และ-ยืดไสลด์ไม่ได้) ซึ่งใช้กับเรือและแพลตฟอร์มนอกชายฝั่ง
โครงสร้างของเครนทางทะเลแบบบูมตายตัว

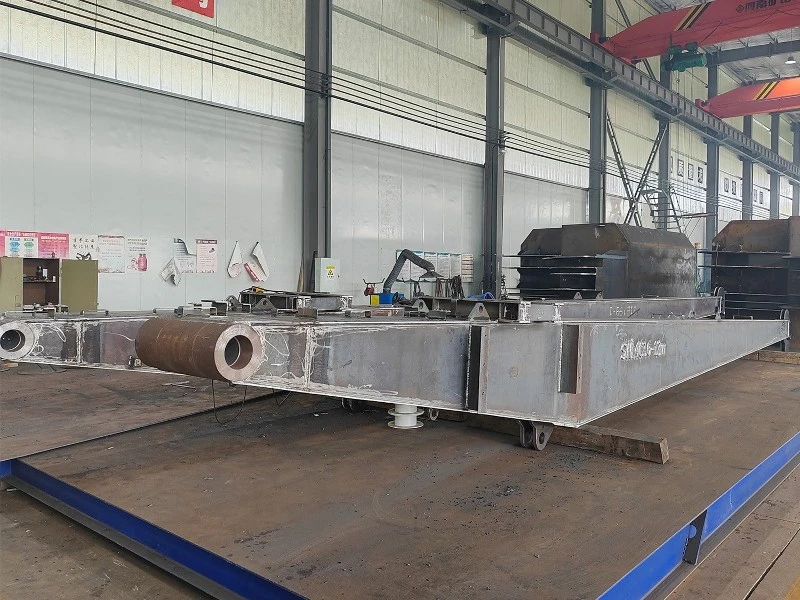

บูม: ใช้โครงสร้างกล่องโลหะผสมเหล็กที่มีความแข็งแรงสูง- ซึ่งสร้างขึ้นจากการเชื่อมแบบรวม/ส่วน โดยมีความเสถียรของโครงสร้างสูงและความสามารถในการรับน้ำหนัก-ที่แข็งแกร่ง
กลไกการยก: ส่วนประกอบหลัก ได้แก่ มอเตอร์ เบรก ตัวลด ดรัม และเชือกลวดเหล็ก มอเตอร์ขับเคลื่อนการหมุนของดรัมผ่านตัวลด การยก/ลดระดับสินค้าทำได้โดยการควบคุมการดึงและปล่อยเชือกลวดเพื่อการขนย้ายที่ราบรื่น

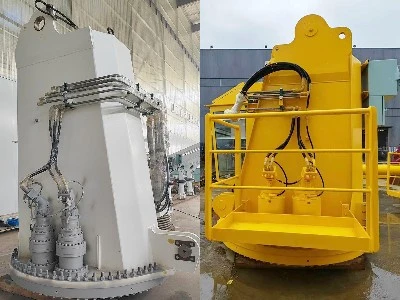

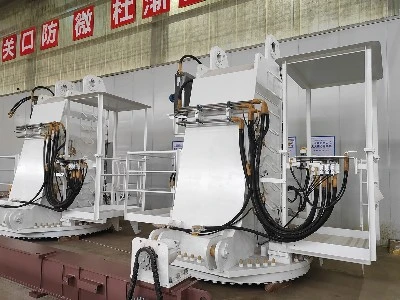

กลไกการแกว่ง: ประกอบด้วยแบริ่งแกว่งและอุปกรณ์ขับเคลื่อนการแกว่ง แบริ่งเชื่อมต่อโครงสร้างด้านบนและฐาน ทนทานต่อแรงตามแนวแกน/แนวรัศมีและโมเมนต์การพลิกคว่ำขนาดใหญ่ อุปกรณ์ขับเคลื่อนช่วยให้บูมหมุนในแนวนอนได้ 0~360 องศา เพื่อตอบสนองความต้องการในการขนถ่ายสินค้าหลาย- ตำแหน่ง

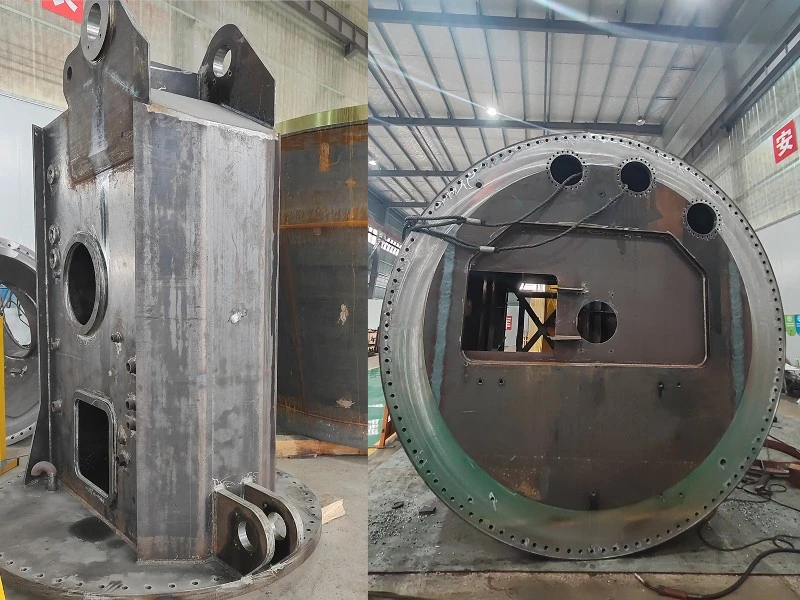

ฐาน: โครงเหล็ก ยึดบนดาดฟ้าเรือ/แท่นนอกชายฝั่งโดยการโบลท์/เชื่อม เป็นฐานรองรับที่มั่นคงของเครน โดยมีกลไกและอุปกรณ์ทั้งหมดติดตั้งอยู่
ระบบควบคุมไฟฟ้า: ประกอบด้วยคอนโซล ตัวแปลงความถี่ ตัวควบคุม PLC เซ็นเซอร์ ฯลฯ PLC ควบคุมความเร็วและทิศทางของมอเตอร์อย่างแม่นยำโดยการรวมคำสั่งคอนโซลเข้ากับ-การตอบสนองของเซ็นเซอร์เวลาจริง ทำให้บรรลุการควบคุม-การยก การแกว่ง และการเคลื่อนไหวอื่นๆ ที่มีความแม่นยำสูง
โหมดการขับขี่: ไดรฟ์ไฟฟ้าและไดรฟ์ไฮดรอลิก ไดรฟ์ไฟฟ้ามีการทำงานที่เสถียร สัญญาณรบกวนต่ำ และความแม่นยำในการควบคุมสูง ระบบขับเคลื่อนไฮดรอลิกมีแรงเอาท์พุตขนาดใหญ่ การเคลื่อนไหวที่ยืดหยุ่น และการควบคุมความเร็วแบบไม่มีขั้นบันได ปรับให้เข้ากับสภาพการทำงานที่แตกต่างกัน
ข้อมูล

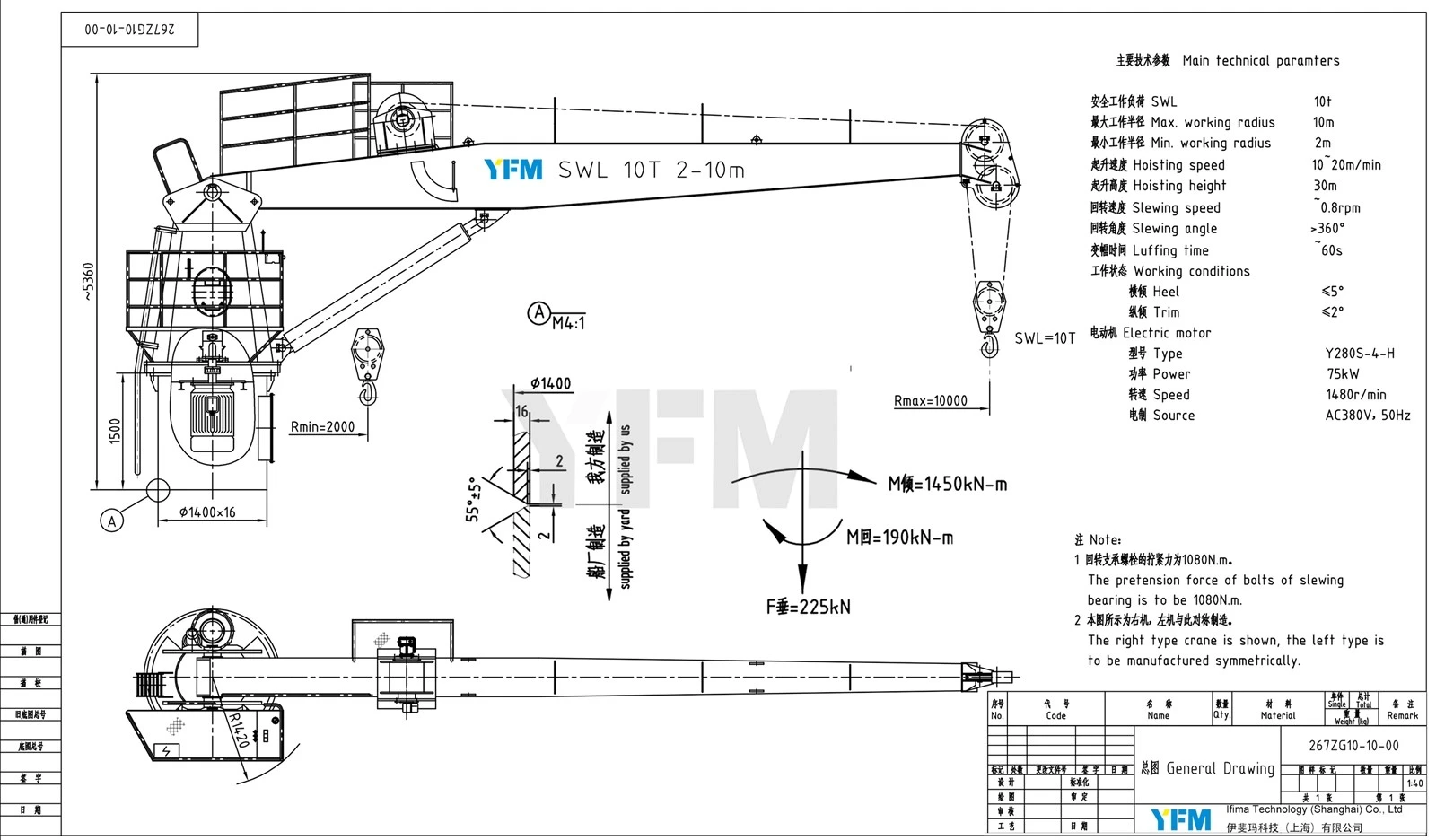

YFM นำเสนอบริการที่ปรับแต่งตามความต้องการ ด้านล่างนี้คือข้อเสนอการออกแบบและพารามิเตอร์ที่สำคัญสำหรับ10T@2~10m เครนบูมคงที่สำหรับเดินทะเลซึ่งสามารถปรับเปลี่ยนได้ตามความต้องการที่แท้จริง
พารามิเตอร์ทางเทคนิคหลัก
| สวล | 10t | สภาพการทำงาน | ส้น | น้อยกว่าหรือเท่ากับ 5 องศา |
| สูงสุด รัศมีการทำงาน | 10m | ตัดแต่ง | น้อยกว่าหรือเท่ากับ 2 องศา | |
| นาที. รัศมีการทำงาน | 2m | อุณหภูมิในการทำงาน | -20 องศา ~+30 องศา | |
| ความเร็วในการยก | 10~20ม./นาที | มอเตอร์ไฟฟ้า | พิมพ์ | Y280S-4-H |
| ความสูงในการยก | 30m | พลัง | 75กิโลวัตต์ | |
| ความเร็วในการแกว่ง | ~0.8 รอบต่อนาที | ความเร็ว | 1480r/นาที | |
| มุมแกว่ง | 360 องศา | แหล่งที่มา | AC380V, 50Hz,3P | |
| ถึงเวลาลุย | ~60s | การป้องกัน | IP56 | |
| มาตรฐานการออกแบบและการผลิต | ซีซีเอส, ไอเอสโอ | ชั้นฉนวน | F |
คุณสมบัติของเครนทางทะเลแบบบูมคงที่
โครงสร้างบูมแข็งแบบกล่อง-มีความมั่นคงสูง
ระบบควบคุมไฮดรอลิกเพื่อความแม่นยำสูง
ส่วนประกอบโครงสร้างหลักและชิ้นส่วนที่เปิดโล่งทั้งหมดได้รับการบำบัดด้วยกระบวนการ-ป้องกันการกัดกร่อนอย่างหนัก (เช่น การชุบสังกะสีแบบจุ่มร้อน - การเคลือบทางทะเลประสิทธิภาพสูง)
ส่วนประกอบหลักไฮดรอลิกและไฟฟ้าที่นำมาใช้จาก Parker, ABB, Siemens และแบรนด์ที่มีชื่อเสียงอื่นๆ
ระดับการป้องกันไฟฟ้า IP56
การออกแบบแบบแยกส่วนเพื่อให้เปลี่ยนได้ง่าย จุดบำรุงรักษาที่เข้าถึงได้ง่าย
วาล์วควบคุมที่มีป้ายกำกับชัดเจนเพื่อการใช้งานที่ง่ายดาย
ระยะการมองเห็นกว้าง ณ ตำแหน่งปฏิบัติการ
ใช้ได้กับการทำงานที่อุณหภูมิต่ำเป็นพิเศษ-/สูงเป็นพิเศษ-
อุปกรณ์ความปลอดภัยหลายอย่าง: เช่น ระบบป้องกันการโอเวอร์โหลด, ระบบล็อคไฮดรอลิก, ระบบลดระดับฉุกเฉิน ฯลฯ
แอปพลิเคชัน
YFM เครนบูมคงที่มักใช้สำหรับ:

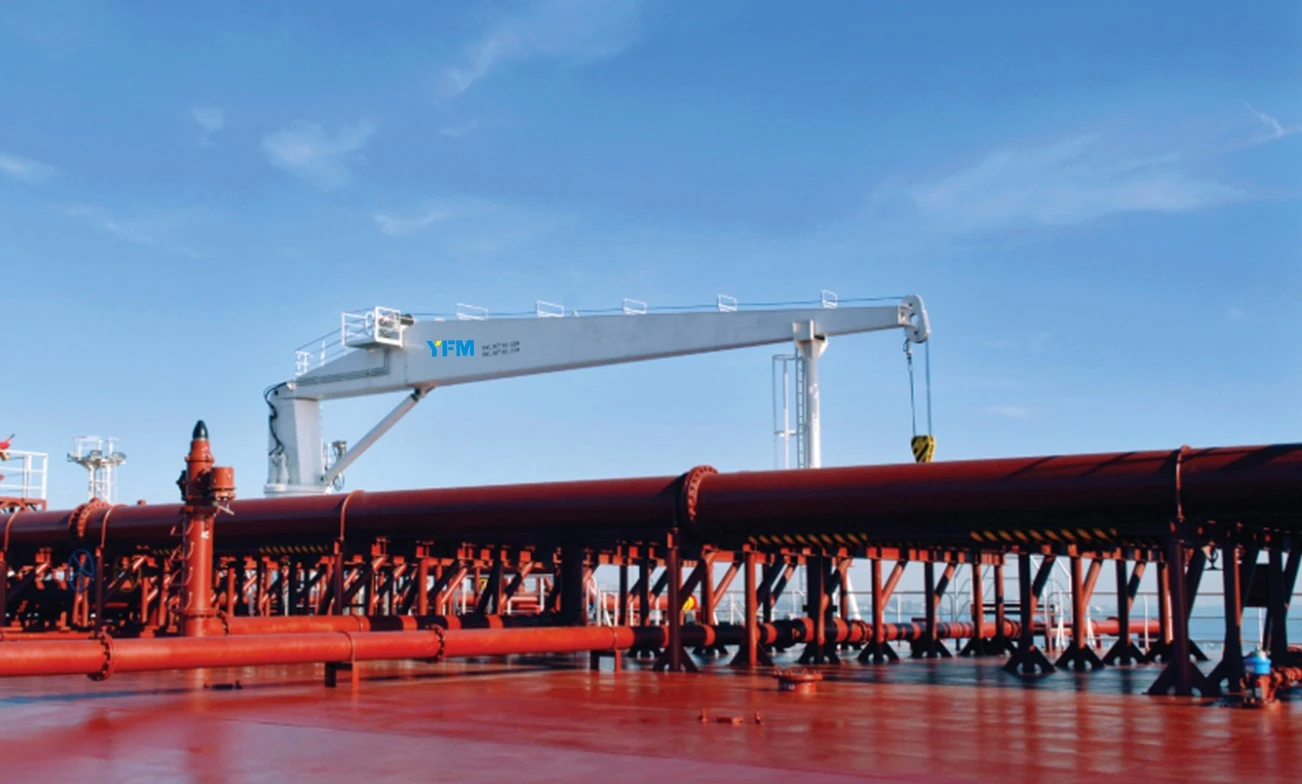

- ดาดฟ้าเรือ: ใช้สำหรับยกสินค้าต่างๆ ระหว่างการขนถ่ายสินค้าทางเรือ เช่น การขนถ่ายสินค้าเทกองบนเรือบรรทุกเทกอง และการยกตู้คอนเทนเนอร์บนเรือคอนเทนเนอร์
- อาคารท่าเรือ: ติดตั้งบนท่าเรือเพื่อช่วยเรือในการบรรทุกและขนถ่ายสินค้า ช่วยเพิ่มขีดความสามารถในการขนถ่ายสินค้าของท่าเรือ
- Oแพลตฟอร์ม ffshore: นำไปใช้ในแท่นขุดเจาะน้ำมันนอกชายฝั่ง แท่นขุดเจาะพลังงานลมนอกชายฝั่ง และไซต์อื่นๆ สำหรับอุปกรณ์และวัสดุในการชักรอก ตลอดจนดำเนินการติดตั้งและบำรุงรักษาอุปกรณ์
ข้อดีของเรา
ความสามารถในการออกแบบที่ไม่ใช่มาตรฐาน-แบบกำหนดเอง
เราเข้าใจความต้องการที่หลากหลายของเรือประเภทต่างๆ เป็นอย่างดี
น้ำหนักและสถานการณ์การปฏิบัติงาน (เช่น การเติมสินค้า การยกอุปกรณ์ การปล่อยและการกู้คืนเรืองานขนาดเล็ก) เครนเดินทะเลของเราสามารถเป็นได้ออกแบบและดัดแปลงตามรูปแบบเรือ พื้นที่ดาดฟ้า และปริมาณการทำงานที่ปลอดภัย (SWL) ของคุณโดยเฉพาะ โดยนำเสนอโซลูชั่นที่เหมาะสมที่สุดที่เหมาะกับความต้องการของคุณ
การรับรองและการประกันการปฏิบัติตามข้อกำหนด
ผลิตภัณฑ์ทั้งหมดได้รับการออกแบบและผลิตตามข้อกำหนดเฉพาะที่เกี่ยวข้องของสมาคมการจำแนกประเภทหลักๆ อย่างเคร่งครัด (เช่น ABS, DNV, GL, CCS เป็นต้น) นอกจากนี้ยังมีการยื่นขอใบรับรอง ซึ่งช่วยขจัดอุปสรรคในการปฏิบัติตามข้อกำหนดทั้งหมดสำหรับโครงการต่อเรือหรือโครงการต่อเติมใหม่ของคุณ
พันธมิตรมืออาชีพ ไม่ใช่แค่ซัพพลายเออร์
โดยเชี่ยวชาญด้านอุปกรณ์ยกของในทะเล เราให้ความร่วมมืออย่างมืออาชีพ-ครบวงจร โดยครอบคลุมการให้คำปรึกษาทางเทคนิคก่อน-การขาย -คำแนะนำในการติดตั้งที่ไซต์งาน และ-การสนับสนุนด้านเทคนิคหลังการขาย เพื่อให้มั่นใจว่าการเปลี่ยนแปลงที่ราบรื่นของอุปกรณ์ตั้งแต่การส่งมอบจนถึงการปฏิบัติงานอย่างเป็นทางการ
สำหรับการปฏิบัติการทางทะเล ข้อกำหนดพื้นฐานสองประการคือความน่าเชื่อถือและการปรับตัวสำหรับอุปกรณ์มักจะกลายเป็นความท้าทายทางเทคนิคที่ซับซ้อนที่สุดเสมอ เครนบูมอยู่กับที่ของเราได้รับการออกแบบทางวิศวกรรมเพื่อรับมือกับความซับซ้อนเหล่านี้ด้วยตัวเราเอง โดยส่งมอบให้กับคุณเครื่องมือสำรับที่เรียบง่าย ทนทานและเชื่อถือได้.
